Trincheras para Subestaciones Eléctricas: Funciones y Ventajas.
En el desarrollo de la infraestructura eléctrica moderna, la eficiencia y la seguridad son elementos clave. Uno de los componentes esenciales en los proyectos de subestaciones eléctricas es el uso de trincheras prefabricadas. En este blog, exploraremos las principales funciones y ventajas clave que aportan a la construcción de tu proyecto.
Las trincheras son canalizaciones construidas a base de muros de concreto armado, cuyo propósito es canalizar y salvaguardar las instalaciones eléctricas subterráneas; y evitar daños físicos a estos. Las trincheras cuentan con tapas removibles que permiten la revisión y mantenimiento de dicho cableado.
Cada trinchera debe contar con dos secciones: una para canalizar el cableado de protección, control de comunicaciones (cable control) y otra para canalizar el cableado de fuerza (cable de fuerza).

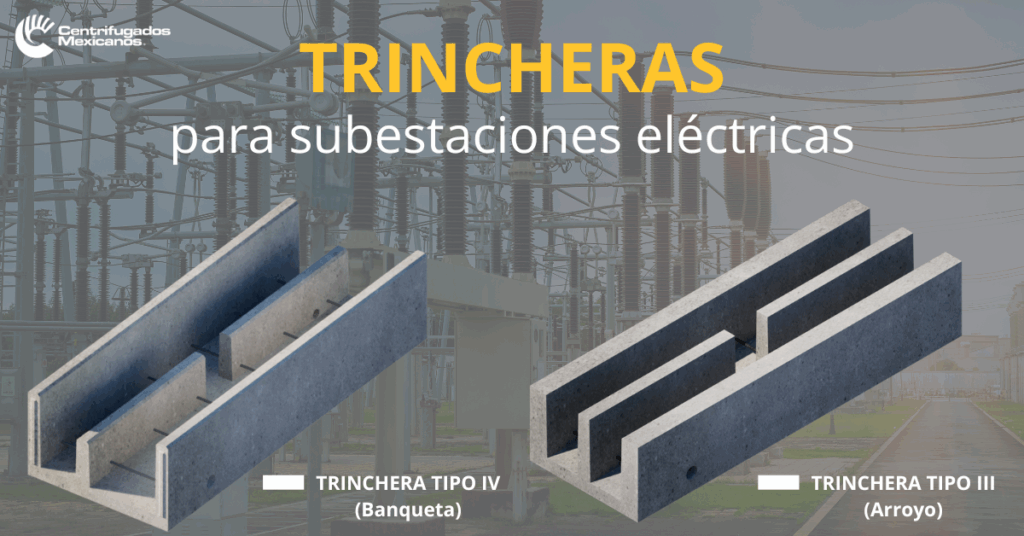

Existen diversos tipos de Trincheras (Tipo I, II, III, IV) las cuales, incluyen en su diseño soportes para cables formado por redondo liso galvanizado por inmersión en caliente recubierto con una manga de neopreno, que deben ser colocados a lo largo de toda su trayectoria, con el propósito de que los cables no descansen sobre el fondo y sean un obstáculo para la libre descarga pluvial en su interior. Estos soportes se colocan a una distancia predeterminada.
Funciones de las trincheras eléctricas:
- Canalizar el cableado de control y de fuerza entre los equipos primarios de la subestación como transformadores, interruptores y cuchillas desconectadores.
- Proteger los cables contra daños mecánicos y ambientales, asegurando su integridad y funcionamiento.
- Facilitar el mantenimiento y la identificación de trayectorias de cableado, permitiendo un acceso práctico y seguro.
- Adaptabilidad Se puede ajustar los módulos prefabricados de acuerdo con el proyecto particular.

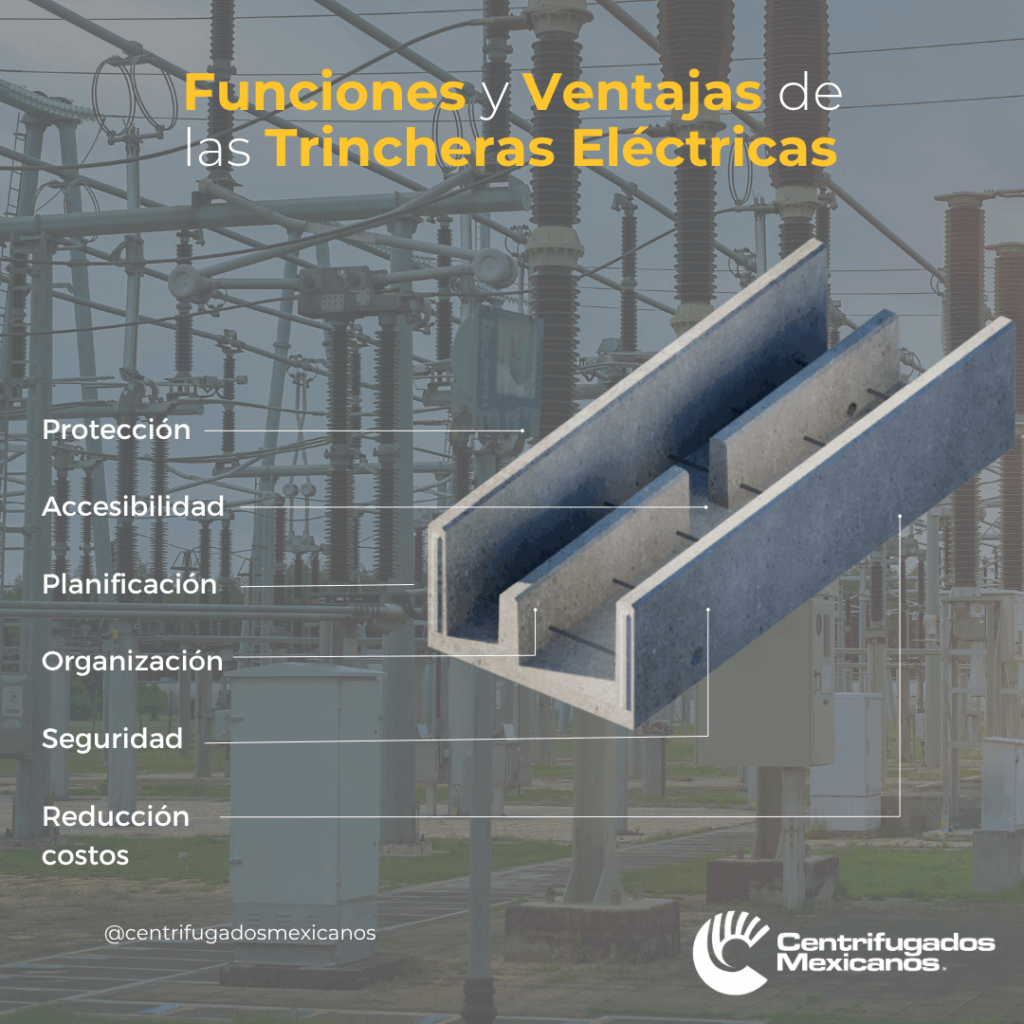

Ventajas
- Protección:
Protegen los cables de daños ambientales como la humedad, la intemperie, el agua estancada y los impactos mecánicos, lo que prolonga su vida útil y mejora su funcionamiento. - Organización:
Facilitan una distribución ordenada del cableado de control y potencia, permitiendo una instalación más limpia y eficiente, esto ayuda a facilitar inspecciones y mantenimiento. - Seguridad:
Contribuyen a la operación segura de la subestación al evitar interferencias, cortocircuitos o deterioro de los sistemas de control y protección. - Planificación:
Están diseñadas de forma estandarizada y se ubican conforme a planos definidos, lo que permite una mejor planeación y ejecución de proyectos eléctricos. - Accesibilidad:
Su diseño con tapas removibles y soportes para cables facilita el acceso rápido al cableado para inspección, pruebas o mantenimiento sin necesidad de excavaciones. - Versatilidad:
Existen varios tipos (I, II, III y IV en uso banqueta y uso arroyo) adaptables a diferentes necesidades, tanto en ramales principales como en secundarios dentro de las subestaciones. - Sistema constructivo prefabricado:
Contribuye en la reducción de costos y tiempos en tu obra.
Contamos con un amplio equipo listo para atender tus necesidades. Cotiza con nosotros tu proyecto y conoce nuestra nueva solución para Subestaciones Eléctricas avaladas por CFE.
Si deseas conocer más o solicitar una cotización, escríbenos vía WhatsApp +52 1 (33) 1294-7113 o visita nuestro sitio web https://centrifugadosmexicanos.com/ y obtén asesoría directa con nuestro equipo de expertos.
